遠距離非接觸液位傳感模組

隨著電子和自動化技術的不斷發展，液位檢測在智能家電中扮演著越來越重要的作用。如，通過液位檢測來實現缺水提醒、缺水斷電保護、防溢提醒等等功能，從而使產品越來越智能化。

敏源非接觸液位傳感模組LLM（Liquid-level Meter）通過電容型高頻電路測量介電常數的變化，數字信號輸出液體電容值，轉換成液位高度，可非接觸測量連續液位或分段液位，同時提供液體溫度信息進行補償，廣泛應用于液體的非接觸式液位測量，如各種水液、油液、洗滌液液位，接近傳感等。

模組穿透性強，可以有效克服容器壁較厚、或測量有空氣間隔、液體介質粘稠度高等問題，準確測量到電容變化。

模組特點如下：

- 高靈敏性；
- 遠距離非接觸測量；
- 除水外，也可測油液、洗滌液等粘稠液體；
- 包含MCU內嵌補償及液位轉換算法。

根據配置方式不同，分為差分電容和單端對地兩種。

技術參數

• 非接觸測量：可穿透1~10mm非金屬容器
• 液位精度：根據被測物、電極結構等應用不同，最高精度1%
• 電容測量范圍：0~100pF（默認量程，其他量程可定制，最大可達10nF）
• 電容測量精度：0.3%
• 電容測量分辨率：16 bit 輸出，最高0.001pF（0~100pF量程）
• 典型測溫精度：±0.5℃，可定制±0.1℃
• 溫度分辨率：16bit ADC  0.004℃
• 工作溫度范圍：-40℃~+85℃
• 通信接口：UART
• 工作電壓：3.1V~5V
• 振蕩電路工作功耗：13.7mA@5V
• 振蕩電路待機功耗：0.25mA@5V
• 模組尺寸：37mm*15.3mm*4.4mm

產品型號及配置信息

接口說明

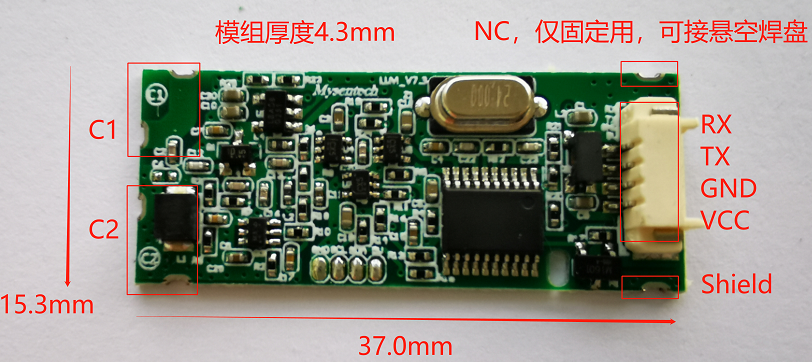

非接觸液位傳感模組有2個電極接口、1個電磁屏蔽接口及1個1.25mm間距的4PIN臥式插座，如下圖所示：

模組接口示意圖

接口說明見下表。

典型應用電路

1、差分電容配置

LLM是利用差分式電容測量原理，典型應用需連接兩個金屬電極，根據容器結構以及液位檢測需求布置適當形狀大小的電極，將兩個電極板分別與LLM的C1、C2相連，最后將模組固定，支持連續液位、一點液位檢測。

LLM差分電容配置典型應用電路

2、單端對地配置

LLM-S單端對地配置，C1接檢測電極，C2可接內部地電極或懸空處理?？商娲鷨味藢Φ仉娙輽z測方案，如AD7747、FDC1004等電容芯片。

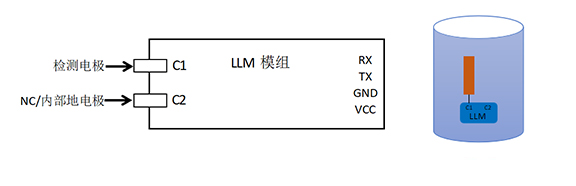

LLM-S單端對地配置典型應用電路

應用領域

水箱、凈飲機、油盒液位、洗滌液位等智能家電液位控制、接近傳感、含水率檢測等。

更多產品性能詳見手冊資料，或咨詢：sales@mysentech.com。
